26 октября 2008

Использование LVM snapshots для упрощения работы с виртуальными машинами

Использование мгновенных снимков LVM (Snapshots, снапшоты) при работе с виртуальными машинами позволяет получить ряд полезных преимуществ:

  • быстрое, за считанные минуты, развертывание стандартных конфигураций;
  • создание/удаление машин, для которых требуется быстрый возврат к стандартной конфигурации (тестовые/учебные машины, машины без сохранения конфигурации);
  • экономия места дискового хранилища.
Продемонстрируем работу на примере дистрибутива Fedora/RHEL с использованием гипервизора Xen. Задача разбивается на следующие шаги:

  1. создание логического тома;
  2. установка на логический том виртуальной машины;
  3. удаление "машинозависимой" информации;
  4. создание снапшота логического тома;
  5. копирование и редактирование конфигурационного файла DomU;
  6. создание домена;
  7. для создания следующего домена переходим к пункту 4.
Если вы плохо знакомы с устройством и командами LVM2, то перед тем, как читать дальнейший текст, ознакомьтесь, например, с русскоязычной сатьей на IBM developerWorks Россия.

Сначала подготовим виртуальную машину-шаблон. Создадим новый раздел на жестком диске и установим его тип в 8e (Linux LVM):

[root@server1 ~]# fdisk -l

Диск /dev/sda: 160.0 ГБ, 160041885696 байт
255 heads, 63 sectors/track, 19457 cylinders
Единицы = цилиндры по 16065 * 512 = 8225280 байт

Устр-во Загр Начало Конец Блоки Id Система
/dev/sda1 * 1 19 152586 83 Linux
/dev/sda2 20 12767 102398310 83 Linux
/dev/sda3 12768 13022 2048287+ 82 Linux своп / Solaris
/dev/sda4 13023 19457 51689137+ 5 Расширенный
/dev/sda5 13023 19457 51689106 8e Linux LVM

Теперь инициализируем /dev/sda5 как физический том, создадим на нем группу томов volgroup и часть дискового пространства volgroup отдадим под логический том vmtemplate:

[root@server1 ~]# pvcreate /dev/sda5
Physical volume "/dev/sda5" successfully created
[root@server1 ~]# vgcreate volgroup /dev/sda5
Volume group "volgroup" successfully created
[root@server1 ~]# lvcreate -L 16G -n vmtemplate volgroup
Logical volume "vmtemplate" created
[root@server1 ~]# vgdisplay volgroup
--- Volume group ---
VG Name volgroup
System ID
Format lvm2
Metadata Areas 1
Metadata Sequence No 2
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 1
Open LV 0
Max PV 0
Cur PV 1
Act PV 1
VG Size 49,29 GB
PE Size 4,00 MB
Total PE 12619
Alloc PE / Size 4096 / 16,00 GB
Free PE / Size 8523 / 33,29 GB
VG UUID t0E3c4-DYeW-Si8k-FBNF-sRnO-wVYG-cmpEX7

Итак, по выводу vgdisplay видно, что под снапшоты мы оставили 33G. Сколько выделить места под логический том vmtemplate и снапшоты, зависит от количества и целей, для которых будут использоваться виртуальные машины.

На этом мы закончили подготовительные действия, и теперь можно приступить к созданию эталонной виртуальной машины. В Fedora/RHEL проще всего ее создать при помощи утилиты virt-manager. Запустив мастер создания виртуальной машины, указываем ее имя, например, template1. В качестве типа виртуализации выбираем "паравиртуализация", задаем URL, по которому доступен дистрибутив, и месторасположение kickstart-файла, если вы заранее его подготовили. Теперь – важно: в качестве дискового хранилища указываем наш заранее созданный логический том /dev/volgroup/vmtemplate.

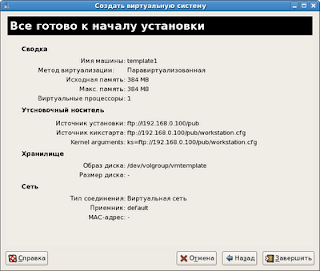

На оставшихся двух экранах укажем способ подключения к сети, число ЦП и объем ОЗУ. В итоге:

Пока наша виртуальная машина устанавливается, можно на несколько минут отойти и выпить чашечку кофе :) Следующий важный шаг, который необходимо выполнить по окончании установки, - удалить всю "машинозависимую" информацию с жесткого диска виртуальной машины. Действительно, нам вряд ли будут необходимы несколько машин с одинаковым MAC-адресом или именем хоста. В большинстве случаев, единственное, что нужно отредактировать, это удалить строку HWADDR в файле конфигурации сетевого интерфейса:

[root@template1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
# Xen Virtual Ethernet
DEVICE=eth0
BOOTPROTO=dhcp
DHCPCLASS=
HWADDR=00:16:3E:XX:XX:XX
ONBOOT=yes

После чего завершаем работу template1:

[root@server1 ~]# xm shutdown template1
Отключение домена template1

Наш шаблон готов. Дальнейшие шаги повторяем столько раз, сколько виртуальных машин нам необходимо. При регулярном создании/удалении машин проще всего будет автоматизировать эти шаги при помощи скрипта. Создаем снапшот:

[root@server1 ~]# lvcreate -L 1G -s -n snap01 /dev/volgroup/vmtemplate
Logical volume "snap01" created
[root@server1 ~]# lvdisplay /dev/volgroup/snap01
--- Logical volume ---
LV Name /dev/volgroup/snap01
VG Name volgroup
LV UUID 1mMgmi-FdGJ-EDJK-QWXI-ePH3-EIRH-ZX2Ik3
LV Write Access read/write
LV snapshot status active destination for /dev/volgroup/vmtemplate
LV Status available
# open 0
LV Size 16,00 GB
Current LE 4096
COW-table size 1,00 GB
COW-table LE 256
Allocated to snapshot 0,00%
Snapshot chunk size 4,00 KB
Segments 1
Allocation inherit
Read ahead sectors auto
- currently set to 256
Block device 253:1

После чего нам нужно создать конфигурационный файл для домена vm01. За основу можно взять конфигурационный файл "шаблона":

[root@server1 ~]# cp /etc/xen/template1 /etc/xen/vm01

После редактирования описание виртуальной машины не должно содержать UUID и MAC-адрес, или же они должны быть уникальными. Также необходимо сменить имя домена с template1 на выбранное ранее vm01. Ну и конечно в качестве хранилища нужно указать наш снапшот. В итоге должно получиться нечто похожее на:

[root@server1 ~]# cat /etc/xen/vm01
name = "vm01"
maxmem = 384
memory = 384
vcpus = 1
bootloader = "/usr/bin/pygrub"
on_poweroff = "destroy"
on_reboot = "restart"
on_crash = "restart"
vfb = [ "type=vnc,vncunused=1" ]
disk = [ "phy:/dev/volgroup/snap01,xvda,w" ]
vif = [ "bridge=virbr0" ]

Все готово. Создаем домен:

[root@server1 ~]# xm create /etc/xen/vm01
Using config file "/etc/xen/vm01".
Started domain vm01
[root@server1 ~]# xm list
Name ID Mem(MiB) VCPUs State Time(s)
Domain-0 0 1510 2 r----- 7528.0
vm01 4 383 1 -b---- 15.4

При необходимости всегда можно проверить, сколько места занимает "разница" между шаблоном и снапшотом, при помощи команды:

[root@server1 ~]# lvdisplay /dev/volgroup/snap01

Сразу после создания домена vm01 и интерактивного входа пользователя (GNOME) - эта разница составляет порядка 20Мб. Теперь, пользуясь нашим "шаблонным" логическим томом vmtemplate, мы можем создавать/удалять столько виртуальных машин, сколько нам надо, экономя время и дисковое пространство хоста.

6 комментариев:

icegreg комментирует...

А если не секрет. то когда снап разрастется и их количество будет большим, как это будет сказываться на производительность.

Andrey Markelov комментирует...

Нужно понимать приемущества и ограничения описанной конфигурации. Безусловно, это не решение "на каждый день". Если у вас машины пересоздаются раз в сутки или по окончанию выполнения определенной задачи, то снапшот не разрастется. Не успеет.

antonsk комментирует...

Да, для некоторых ситуаций интересное решение. Спасибо.

Andrey Semenoff комментирует...

Не забывайте, что после создания снапа, на исходном разделе резко упадет скорость записи, процентов на 60 точно.

actika комментирует...

Быстрое ... и это при условии что копируются все данные с раздела ? Быстрые в ZFS. Если файлов на разделе 20 гиг то копироваться будет как 20 гиг, если в это время на диск есть нагрузка то еще дольше ... Это не то что не решение "на каждый день" это вообще костыль, который выпилии чтоб от других не оставать.

Andrey Markelov комментирует...

не так. Это обычные cow-снимки. Копируются только данные которые заменяются.
